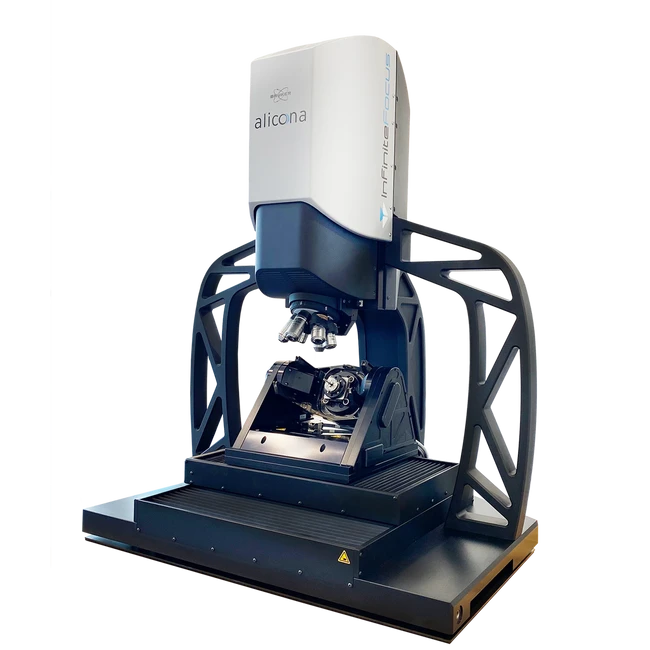

MODEL: InfiniteFocus G6
InfiniteFocus G6 là thiết bị đo lường 3D quang học không tiếp xúc, được thiết kế để đo độ nhám và hình dạng bề mặt với độ chính xác cao, đặc biệt hiệu quả với các mẫu có bề mặt mịn và bóng. Thiết bị hoạt động trong phạm vi micromet và sub-micromet, cung cấp kết quả chính xác về kích thước, vật liệu, hình dạng, trọng lượng hay độ hoàn thiện bề mặt của chi tiết. Các phép đo được thực hiện chỉ với một cảm biến quang học duy nhất.
TẠI SAO CHỌN ĐO TOẠ ĐỘ QUANG HỌC
Phương pháp đo tọa độ quang học được yêu thích nhờ khả năng đo không tiếp xúc với độ chính xác cao, bảo vệ bề mặt mẫu khỏi hư hỏng. Phương pháp này phù hợp để đo các chi tiết nhỏ, hình dạng phức tạp hoặc đo các mẫu nhạy cảm mà phương pháp cơ học khó thực hiện được. Đồng thời, đo quang học mang lại tốc độ và hiệu quả cao, đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất.
THÔNG SỐ KỸ THUẬT
Phương pháp đo
Không tiếp xúc, đo lường quang học ba chiều
Công nghệ: Focus-Variation tiên tiến, Vertical Focus Probing, Real3D
Thể tích đo (X x Y x Z)
200 mm x 200 mm x 180 mm = 7.200.000 mm³
Độ phân giải dọc
Từ 10 nm đến 250 nm, tùy thuộc vào ống kính sử dụng
Độ nhám bề mặt nhỏ nhất có thể đo (Ra)
Từ 0,03 µm đến 0,7 µm, tùy thuộc vào ống kính
TÍNH NĂNG NỔI BẬT
- Đo lường 5 trục: Mở rộng lên 5 trục cho phép đo chính xác các hình dạng khó tiếp cận. Trục nghiêng và xoay có độ chính xác cao cho phép đo các thông số hình dạng và độ nhám trên toàn bộ đối tượng.
- Vertical Focus Probing: Công nghệ mới này cho phép thăm dò quang học các bề mặt thẳng đứng, giúp đo các lỗ và cạnh thẳng đứng trên 90°.
- Tăng tốc độ đo: Với phần mềm MetMaX 3.0, bạn có thể thực hiện các phép đo hình dạng nhanh hơn gấp 3 lần so với các thiết bị đo của Bruker Alicona trước đây.
TÍNH NĂNG BỔ SUNG
- Căn chỉnh tự động cho dụng cụ tròn: Tính năng phần mềm này cho phép bạn lập kế hoạch vị trí đo trực tiếp trên mô hình CAD của dụng cụ. Sau khi kẹp dụng cụ và bắt đầu đo, cảm biến sẽ nhận diện hướng của dụng cụ và tự động căn chỉnh với dữ liệu CAD.
- Phần mềm MetMaX: Giao diện thân thiện, không yêu cầu kiến thức chuyên sâu về đo lường, giúp người dùng thực hiện các phép đo một cách dễ dàng.
- Giải pháp tự động hóa Pick & Place: InfiniteFocus có thể được mở rộng với cánh tay robot để tự động lấy, đặt, đo và phân loại các chi tiết. Hệ thống này dựa trên sự tương tác giữa người quản trị, robot cộng tác và công nghệ đo lường 3D quang học độ phân giải cao.
