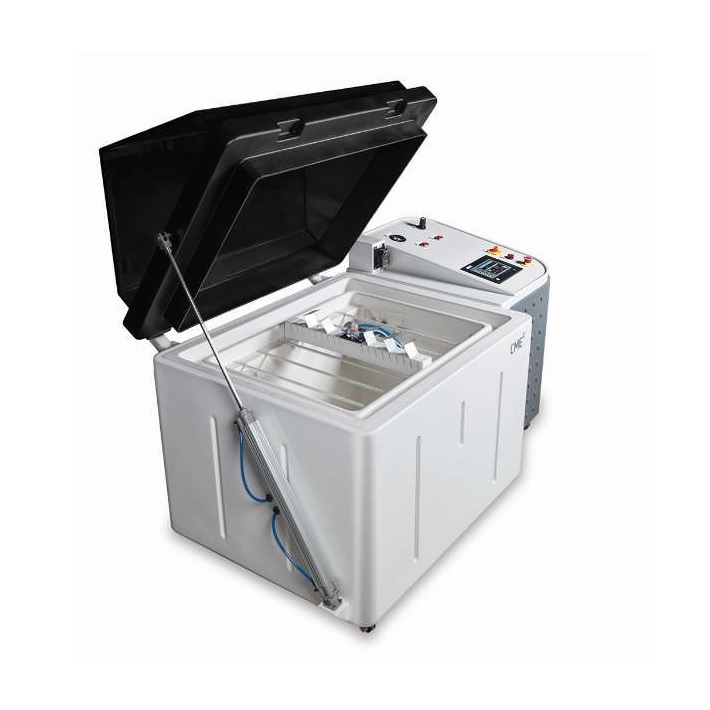

TỦ THỬ NGHIỆM ĂN MÒN – CME

Cổng dữ liệu USB Type-B sẽ được cung cấp để kết nối với PC cho việc nâng cấp phần mềm hoặc truy cập bộ nhớ trong để tải xuống dữ liệu thử nghiệm và dữ liệu chẩn đoán.

Bảo mật

Màn hình cảm ứng

Buồng thử nghiệm sẽ được vận hành bằng màn hình cảm ứng 5,7 inch TFT ma trận điện trở analog. Màn hình có độ phân giải 320 x 240 pixel và 256 màu QVGA, được gắn trên bảng điều khiển của buồng thử nghiệm.

Chương trình

Buồng phải có chế độ chương trình trong bộ điều khiển có 99 chương trình độc lập. Các chương trình này có thể được lưu trữ bằng tên và số. Mỗi chương trình này sẽ có 30 phân đoạn trong đó có thể cài đặt các chế độ khác nhau như phun muối, dừng, chu trình khô, chu trình độ ẩm cao và cửa hút gió

Dự đoán

• Trình xem sự kiện sẽ hiển thị nhật ký tất cả các lỗi và hành động kèm theo dấu ngày giờ.
• Các sự kiện này cũng được lưu trong tệp csv có thể truy cập qua cổng USB hoặc Ethernet có trong bộ điều khiển.
• Trạng thái đầu vào và đầu ra kỹ thuật số của PLC sẽ được chỉ báo để phân tích hoạt động của tất cả các thành phần điện trong buồng.
• Cảnh báo sẽ xuất hiện trên màn hình cảm ứng trong trường hợp có bất kỳ lỗi hoặc cảnh báo nào.
• Cảnh báo có thể được xóa bằng cách sử dụng thông tin trợ giúp trong cửa sổ bật lên.
• Một tệp csv của mỗi chương trình thử nghiệm sẽ được tạo và lưu trữ trong bộ nhớ trong của bộ điều khiển.
•  Các giá trị được ghi lại bao gồm đầu ra nhiệt độ và đầu ra độ ẩm.

Trì hoãn khởi động

Chức năng trì hoãn khởi động chương trình sẽ được cung cấp dựa trên thời gian, với lịch trình khởi động chương trình. Lịch trì hoãn có thể được đặt tối đa 24 giờ.

Biểu đồ xu hướng

• Biểu đồ xu hướng thời gian thực sẽ được cung cấp để xem chương trình thử nghiệm dưới dạng đồ họa.
• Các thông số sẽ được cung cấp bao gồm giá trị quá trình nhiệt độ không gian thử nghiệm, giá trị đặt nhiệt độ không gian thử nghiệm, giá trị quá trình nhiệt độ bão hòa, giá trị đặt nhiệt độ bão hòa, giá trị quá trình độ ẩm và giá trị đặt độ ẩm.
• Các tùy chọn phóng to/thu nhỏ và di chuyển sẽ được cung cấp.

Máy chủ web

• Một máy chủ web tích hợp sẽ được cung cấp cho phép xem hoặc điều khiển từ xa từ bất kỳ PC, máy tính bảng hoặc điện thoại thông minh nào kết nối với LAN, WAN hoặc internet.
• Bất kỳ trình duyệt web tiêu chuẩn nào cũng có thể truy cập các màn hình điều khiển bằng cách sử dụng địa chỉ IP đã được cấu hình trước.
• Các màn hình trên trình duyệt web và màn hình cảm ứng sẽ được đồng bộ để cung cấp cùng một giao diện người dùng trên PC hoặc màn hình cảm ứng.

Bộ nhớ

Bộ điều khiển sẽ được trang bị thẻ SD cho bộ nhớ trong. Dung lượng của bộ nhớ này sẽ là 2GB. Thẻ nhớ sẽ lưu trữ dữ liệu chương trình thử nghiệm và dữ liệu chẩn đoán ở định dạng csv. Thẻ nhớ này có thể truy cập bằng cổng USB và Ethernet.

PID

Bộ điều khiển sẽ được trang bị điều khiển PID dựa trên nhiệt độ. Mỗi PID có thể được cài đặt bằng tính năng tự động điều chỉnh hoặc nhập thủ công.

Khôi phục nguồn điện

Các chế độ khôi phục nguồn điện khác nhau sẽ được cung cấp trong trường hợp mất điện. Chế độ ngắt sẽ dừng chương trình khi có lại nguồn điện. Chế độ nóng sẽ tiếp tục chương trình từ điểm bị ngắt và hoàn thành chương trình. Chế độ lạnh sẽ khởi động lại chương trình từ điểm bị ngắt và đảm bảo chương trình chạy liên tục.

Mô phỏng quá trình

Màn hình mô phỏng quá trình sẽ cung cấp biểu đồ đồ họa về hoạt động của buồng thử nghiệm. Trạng thái hoạt động của tất cả các thành phần chính sẽ được hiển thị như máy sưởi, van,…

Ethernet

• Kết nối Ethernet 10 Base T/100 Base-TX sẽ có khả năng kết nối với một số lượng không giới hạn thiết bị qua mười giao thức cùng lúc.
• Cổng Ethernet có thể truy cập thông qua bộ điều khiển bằng cách sử dụng cổng RJ45.
• Cài đặt IP có thể được thiết lập ở chế độ động hoặc tĩnh để truy cập qua LAN/WAN hoặc internet.
