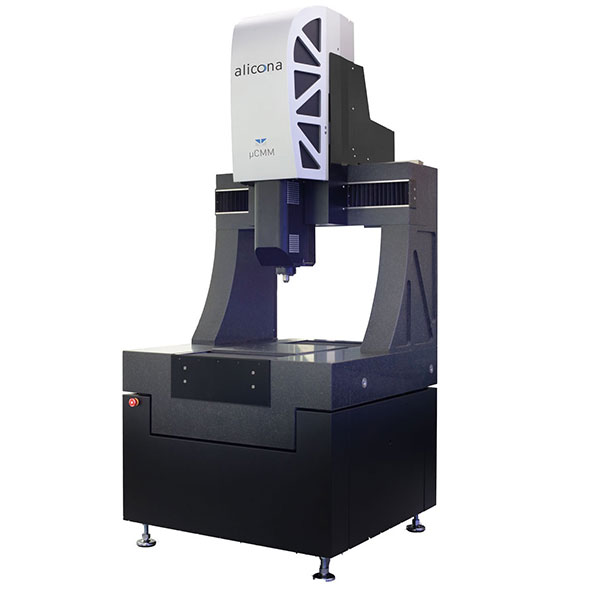

MODEL: µCMM

Máy µCMM của Bruker Alicona là thiết bị đo lường không tiếp xúc, ứng dụng công nghệ quang học Focus-Variation để đo chính xác kích thước, hình dạng và độ nhám bề mặt. Được thiết kế để đo 3D, µCMM kết hợp công nghệ Focus-Variation và thăm dò quang học giúp máy có thể đo cả các bề mặt đứng mà không cần đến các phương pháp tiếp xúc truyền thống. Với tốc độ cao và độ chính xác theo tiêu chuẩn ISO 10360-8, máy phù hợp cho các ngành như hàng không vũ trụ, ô tô, y tế và sản xuất dụng cụ cắt.

TẠI SAO CHỌN ĐO TOẠ ĐỘ QUANG HỌC

Phương pháp đo tọa độ quang học được yêu thích nhờ khả năng đo không tiếp xúc với độ chính xác cao, bảo vệ bề mặt mẫu khỏi hư hỏng. Phương pháp này phù hợp để đo các chi tiết nhỏ, hình dạng phức tạp hoặc đo các mẫu nhạy cảm mà phương pháp cơ học khó thực hiện được. Đồng thời, đo quang học mang lại tốc độ và hiệu quả cao, đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất.

THÔNG SỐ KỸ THUẬT

Phương pháp đo

Không tiếp xúc, đo lường quang học ba chiều, dựa trên công nghệ Focus-Variation và Vertical Focus Probing

Số điểm đo

Đo đơn: Trục X: 1720, trục Y: 1720, tổng số điểm X x Y: 2.95 triệu.

Đo đa điểm: Tối đa 500 triệu điểm.

Thể tích đo (X x Y x Z)

310 mm x 310 mm x 310 mm = 29.791.000 mm³

Tốc độ di chuyển của các trục

Tối đa 100 mm/s

Chiếu sáng đồng trục

Đèn LED chiếu sáng đồng trục (màu), công suất cao, có thể điều chỉnh bằng điện tử

Hệ thống giám sát

9 cảm biến nhiệt độ (độ chính xác: ± 0.1 K), 3 cảm biến rung động, giám sát dòng điện và điện áp bên trong, bao gồm ghi nhật ký dài hạn, có thể truy xuất

Độ chính xác 3D theo tiêu chuẩn ISO 10360-8

Độ chính xác trục (EUni:Tr:ODS,MPE) = (0.8 + L/600) μm (L tính bằng mm)

Độ chính xác theo chiều cao (EUniZ:St:ODS,MPE) = (0.15 + L/50) μm (L tính bằng mm).

Áp dụng cho các phép đo đơn lẻ và phép đo độ cao bậc thang

TÍNH NĂNG NỔI BẬT

Đo lường chính xác, nhanh chóng và linh hoạt: Máy cung cấp độ chính xác cao trên toàn bộ thể tích đo, cho phép đo các chi tiết nhỏ trên các bộ phận lớn.
Đo lường 5 trục: Việc mở rộng từ 3 trục lên 5 trục cho phép đo các hình dạng khó tiếp cận, với trục nghiêng và xoay chính xác cao, hỗ trợ đo các thông số hình học và độ nhám trên toàn bộ đối tượng.
Vertical Focus Probing: Công nghệ mới này cho phép thăm dò quang học các bề mặt thẳng đứng, giúp đo các lỗ và cạnh thẳng đứng trên 90° một cách chính xác.
Focus-Variation tiên tiến trong CMM: Sử dụng chiếu sáng điều biến trong quá trình quét dọc, người dùng đạt được độ phân giải cao về chiều sâu và độ phân giải ngang, giúp đo lường chính xác hơn.

TÍNH NĂNG BỔ SUNG

Phần mềm MetMaX: Giao diện thân thiện, không yêu cầu kiến thức chuyên sâu về đo lường, giúp người dùng thực hiện các phép đo một cách dễ dàng.
Tự động hóa với Pick & Place: Máy có thể được mở rộng với cánh tay robot cộng tác, tạo thành giải pháp Pick & Place hoàn chỉnh, tự động hóa việc đặt, đo và phân loại sản phẩm trong sản xuất.
Đo hình dạng đầy đủ với Real3D: Công nghệ Real3D cho phép đo hình học hoàn chỉnh của các chi tiết phức tạp, phân tích các biên dạng phức tạp và xác minh độ lệch hình dạng.
